鋯鍛件的常用執(zhí)行標(biāo)準(zhǔn)及其性能

發(fā)布時(shí)間：2025-02-14 11:58:17 瀏覽次數(shù) ：

寶雞寶鋯金屬材料有限公司，多年來(lái)專注于鋯棒,鋯絲,鋯焊絲,鋯鍛件,鋯坩堝,鈦棒,鋯板,鈦絲,鈦鍛件等產(chǎn)品的深加工與銷售。有關(guān)鋯鍛件的常用執(zhí)行標(biāo)準(zhǔn)及其性能要求，寶鋯金屬結(jié)合工業(yè)應(yīng)用場(chǎng)景和技術(shù)規(guī)范，整理如下：

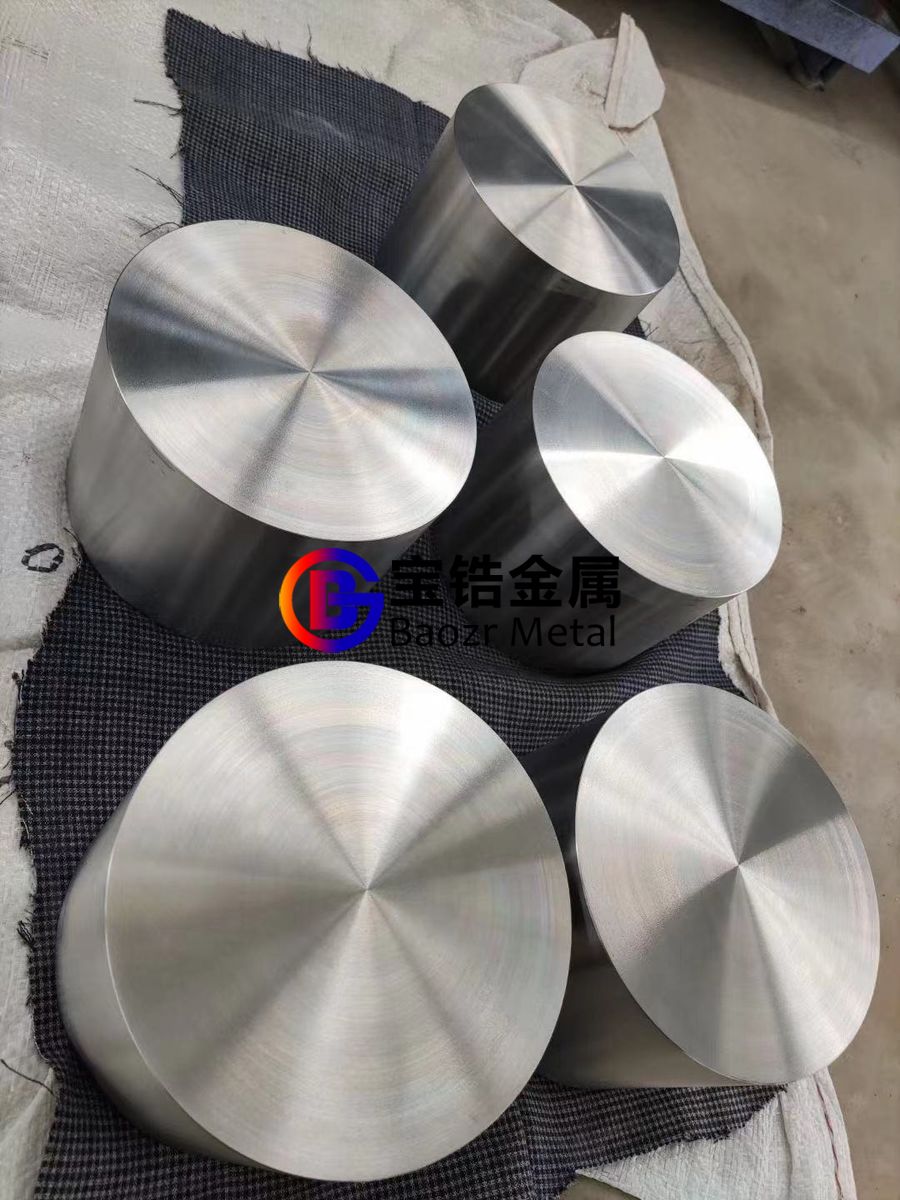

一、鋯鍛件的常用執(zhí)行標(biāo)準(zhǔn)

鋯鍛件的生產(chǎn)和驗(yàn)收主要依據(jù)以下國(guó)際和國(guó)內(nèi)標(biāo)準(zhǔn)，涵蓋材料成分、力學(xué)性能、加工工藝等要求：

1. 國(guó)際標(biāo)準(zhǔn)

ASTM B493

材料牌號(hào)：UNS R60702（Zr702）、UNS R60705（Zr705）。

化學(xué)成分：嚴(yán)格限制雜質(zhì)（如Fe、Cr、Ni、Hf等）含量，例如Hf≤4.5%（Zr702）。

力學(xué)性能（以Zr702為例）：

抗拉強(qiáng)度≥380 MPa，屈服強(qiáng)度≥240 MPa，延伸率≥18%（室溫）。

標(biāo)準(zhǔn)名稱：Standard Specification for Zirconium and Zirconium Alloy Forgings

適用范圍：鋯及鋯合金（如Zr702、Zr705）鍛件的化學(xué)成分、力學(xué)性能和檢測(cè)方法。

關(guān)鍵要求：

ASME BPVC Section II

標(biāo)準(zhǔn)名稱：ASME鍋爐及壓力容器規(guī)范（材料篇）

相關(guān)條款：引用ASTM B493，并補(bǔ)充壓力容器設(shè)計(jì)中的特殊要求（如高溫性能測(cè)試）。

ISO 13480

標(biāo)準(zhǔn)名稱：Zirconium and zirconium alloys – Forged bars

適用范圍：鋯合金鍛棒材的尺寸公差和性能指標(biāo)。

2. 國(guó)內(nèi)標(biāo)準(zhǔn)

GB/T 26314-2010

標(biāo)準(zhǔn)名稱：鋯及鋯合金鍛件

對(duì)標(biāo)國(guó)際標(biāo)準(zhǔn)：等效采用ASTM B493，適用于核工業(yè)及化工領(lǐng)域。

特殊要求：增加氫化物取向檢測(cè)（針對(duì)核用鋯材）。

NB/T 20005（核行業(yè)標(biāo)準(zhǔn)）

標(biāo)準(zhǔn)名稱：核電廠用鋯及鋯合金鍛件技術(shù)條件

重點(diǎn)：對(duì)輻照性能、高溫蠕變性能提出附加要求。

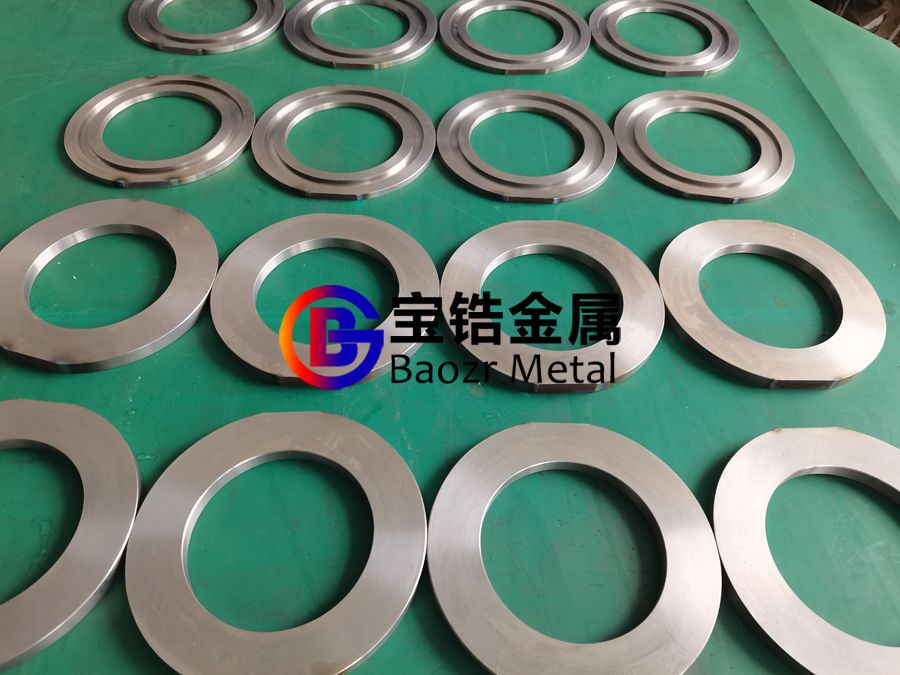

二、鋯鍛件的關(guān)鍵性能指標(biāo)

鋯鍛件的性能需滿足腐蝕環(huán)境、力學(xué)載荷和加工要求，核心性能如下：

1. 機(jī)械性能

性能參數(shù)	Zr702（R60702）典型值	Zr705（R60705）典型值	測(cè)試條件
抗拉強(qiáng)度	≥380 MPa	≥550 MPa	室溫（25℃）
屈服強(qiáng)度	≥240 MPa	≥380 MPa	室溫（25℃）
延伸率	≥18%	≥15%	標(biāo)距50mm
硬度	≤200 HB	≤220 HB	布氏硬度
高溫強(qiáng)度	保持80%室溫強(qiáng)度（200℃）	保持75%室溫強(qiáng)度（200℃）	高溫短時(shí)拉伸

2. 耐腐蝕性能

酸性介質(zhì)：

鹽酸（HCl）：≤70%濃度、沸點(diǎn)以下，腐蝕速率<0.1 mm/年。

硫酸（H?SO?）：≤60%濃度、100℃，腐蝕速率<0.05 mm/年。

堿性介質(zhì)：

燒堿（NaOH）：≤40%濃度、130℃以下，腐蝕速率<0.025 mm/年。

氯離子環(huán)境：

抗點(diǎn)蝕和應(yīng)力腐蝕開(kāi)裂（SCC），優(yōu)于不銹鋼和鈦合金。

3. 高溫性能

抗氧化性：在300℃以下長(zhǎng)期穩(wěn)定（氧化膜致密）。

蠕變抗力：Zr705優(yōu)于Zr702，適用于高溫承壓部件（如核反應(yīng)堆支架）。

4. 加工與焊接性能

冷加工性：需中間退火（鋯易加工硬化）。

焊接工藝：需氬氣保護(hù)（TIG焊），焊后需酸洗去除氧化層。

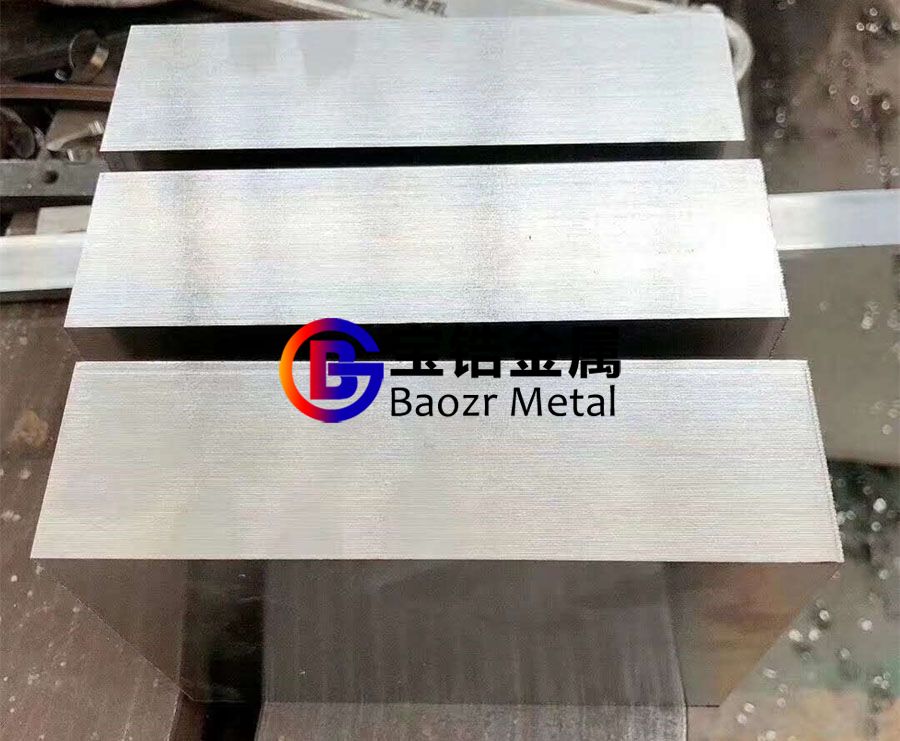

三、典型應(yīng)用場(chǎng)景與選材建議

應(yīng)用場(chǎng)景	推薦牌號(hào)	性能匹配要點(diǎn)
氯堿工業(yè)	Zr702	耐濕氯氣、中低溫?zé)龎A腐蝕
核反應(yīng)堆部件	Zr705	高強(qiáng)、抗蠕變、低中子吸收截面
強(qiáng)酸設(shè)備	Zr702	耐鹽酸、硫酸腐蝕
高溫承壓管道	Zr705	高屈服強(qiáng)度、抗疲勞

四、質(zhì)量控制與檢測(cè)要點(diǎn)

化學(xué)成分分析：確保雜質(zhì)（如Fe、Hf）不超標(biāo)（如Hf≤4.5%）。

力學(xué)性能測(cè)試：每批次鍛件需抽樣進(jìn)行拉伸、硬度試驗(yàn)。

無(wú)損檢測(cè)：

超聲波檢測(cè)（UT）：檢測(cè)內(nèi)部缺陷（裂紋、夾雜）。

滲透檢測(cè)（PT）：表面缺陷檢查。

腐蝕試驗(yàn)：按ASTM G2進(jìn)行沸騰鹽酸浸泡測(cè)試。

五、鋯鍛件與其他材料的對(duì)比優(yōu)勢(shì)

對(duì)比項(xiàng)	鋯（Zr702/Zr705）	鈦（Gr.2/Gr.5）	不銹鋼（316L）
耐鹽酸腐蝕	優(yōu)	差（易點(diǎn)蝕）	差
耐濕氯氣	優(yōu)	極差（燃燒）	差
高溫強(qiáng)度	中	低	高
成本	高（鈦的2~3倍）	中等	低
